Käyttöopas ja harjoituskirja, peruskurssi

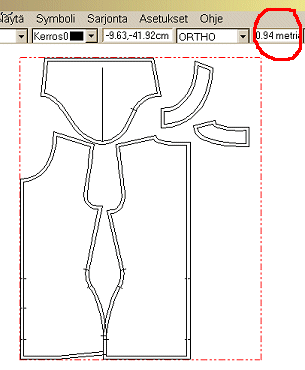

Kankaan menekki

PatternMaker laskee kankaan menekin piirtämillesi kaavoille. Määrittele kankaan leveys valitsemalla menusta "Asetukset / Perusasetukset" ja kirjoita kankaan leveys sille varattuun kohtaan. Jos aiot leikata kaavat kaksinkerroin taitetulta kankaalta, merkitse kankaan leveydeksi puolet sen täydestä leveydestä. Klikkaa myös rasti valinnan "Näytä kangas eteen".

Kankaan leveyden voit muuttaa myös klikkaamalla statuspalkin ruutua, jossa kankaan menekki kerrotaan.

Ohjelma piirtää ruudulle punaisella pilkkuviivalla määrittelemäsi leveyden (esim. 70 cm) levyisiä kaistoja niin monta kuin tarvitaan, jotta kaavat mahtuvat niille vaakasuunnassa. Siirrä tarvittaessa kaavoja peräkkäin pystysuunnassa siten, että ne mahtuvat yhdelle kankaan leveydelle. Voit lukea kaavojen tarvitseman kankaan määrän statuspalkista. Esimerkkitapauksessa se on 94 cm

Kangasmerkintä ruudulla ei tulostu kaavoja tulostaessasi.

Hiiren käyttö

• kappaleita muokattaessa ne valitaan hiiren vasemmalla näppäimellä
• muulloin: hiiren vasenta näppäintä käytetään käskyjen valitsemiseen ja kysymysten vastaamiseen
• hiiren vasemman näppäimen tilalla voi usein käyttää <ENTER>-näppäintä
  Hiiren oikea näppäimellä, tässä oppaassa = H2

• ilmoitetaan, että kaikki valittava on valittu (kuitataan valinta)
• (usein) keskeytetään toiminto
• hiiren oikean näppäimen tilalla voi aina käyttää <ESC>-näppäintä

Huom .! Älä koskaan "klikkaa ja vedä", kuten joissain muissa piirto-ohjelmissa tehdään. Paina hiiren näppäin alas ja laske se irti ennen kuin siirrät hiirtä.

Mittojen ottaminen

Ennen kuin aloitat makrojen käytön, tutustu tarkkaan mittojenotto-ohjeisiin.
Klikkaa tässä .

Mittataulukoiden luominen ja muuttaminen

Makroissa voidaan käytettää erikseen luotuja ja tallennettuja mittataulukoita.
Lue tästä ohjeet.

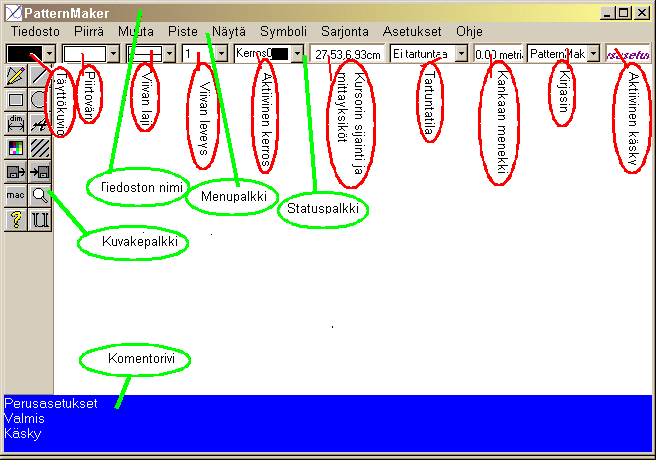

PatternMaker-näyttöruudun osat

Tutustu alla olevan kuvan avulla PatternMaker -näyttöruudun osiin.

Kerrokset

Työalueella on kerroksia "päällekkäin". Kerroksia voidaan hyödyntää esim. sijoittamalla vaatteen eri koot (36, 38, 40, 42 …) tai eri vaatteiden kaavat (hame, housut, bleiseri …) eri kerroksille.

Saat kerroksien asettelua koskevan ruudun esille valikkokomennolla Asetukset / Määrittele ominaisuudet / Kerros tai funktionäppäimellä F11. Kerrokset voidaan nimetä vapaasti. Muuttaaksesi kerroksen nimeä, klikkaa nimiruudussa ja kirjoita uusi nimi entisen päälle.

Kerroksista yksi on kerrallaan aktiivinen. Piirtokäskyt tulostuvat aktiiviselle kerrokselle. Samoin makrot. Muuta tarvittaessa kerros aktiiviseksi klikkaamalla sen Aktiivinen-saraketta.

PatternMaker -käskyt

Yleistä PatternMakerin käskyjen toiminnasta

Käskyt toimivat yleensä seuraavan kaavan mukaan:

• ensin valitaan käsky valikkoriviltä tai ikonista
• sitten valitaan hiiren vasemmalla näppäimellä se tai ne kappaleet, joihin käskyä halutaan soveltaa
• kun valinta/valinnat on tehty, se/ne hyväksytään joko hiiren oikealla tai Esc-näppäimellä. Jos kyseessä on poistokäsky (Muuta/Poista), poisto tapahtuu nyt. Jos kyseessä on esim. siirto- tai pyörityskäsky, seuraavaksi annetaan siirron tai pyörityksen suunta, määränpää tms.

Käskyn voimassaolo

Valittu käsky on voimassa niin kauan, kunnes valitset uuden käskyn. Ruudun oikeasta yläreunasta näet toiminnassa olevan käskyn. Jos se on kirjoitettu vihreällä, sen suoritus on kesken (etkä voi valita uutta käskyä menusta). Jos käsky on kirjoitettu purppuranpunaisella, ja klikkaat hiirellä ruudulla, käsky toistuu. Tässä vaiheessa voit myös valita uuden käskyn toteutettavaksi. Ota tämä huomioon erityisesti tilanteissa, jossa olet käyttänyt poistokäskyä. Jos et valitse uutta käskyä ja klikkaat ruudulla, tulet helposti poistaneeksi jotain, mitä et tarkoittanut. Onneksi on olemassa käskyn kumoamistoiminta Muuta /Kumoa.

Huom! Jos haluat valita uuden käskyn, kun edellinen on vielä aktiivinen (kirjoitettu vihreällä), paina ESC-näppäintä yhden kerran tai useammin.

Kuvakkeet

Piirtäminen

Ohjelman piirtotyökaluilla voit piirtää kaiken, minkä voisit piirtää kynällä ja paperilla, harpilla ja viivoittimella.

Harjoitus 1:

Kokeile piirtää yksi kappale kutakin yllä olevassa kuvassa olevaa objektia. Käytä joko menukäskyä Piirrä tai valitse piirtotyökalu kuvakkeesta.

Kappaleet ja pisteet

Kappaleet eli kappaleet

Piirtoalueella olevia kappaleita on neljää lajia:

Teksti

• koko cm:einä
• suunta asteina: + tai - 90 astetta pystysuora, 180=ylösalaisin
• oletuskirjasinta voidaan vaihtaa käskyllä Asetukset /Määritä ominaisuudet /Kirjasin tai Asetukset/Perusasetukset

Mittajana

• suora välimatkamitta pisteestä pisteeseen
• mittayksikkö voidaan vaihtaa käskyllä Asetukset /Määritä ominaisuudet /Mittayksiköt tai Asetukset/Perusasetukset

Symbolit

Esim. napinläpi, lankasuora, kohdistusmerkki yms. Näillä ei käytännössä ole paljon arvoa. Ne ovat hitaita ja hankalia käyttää. Napinläven saa merkityksi myös pisteen ominaisuuksia muuttamalla (Piste/Kohdistusmerkki/Napinläpi), lankasuoran voi piirtää pystysuorana viivana jne.

Monikulmio

Monikulmio voi olla suljettu tai avoin. Tällä on merkitystä silloin, kun monikulmio halutaan täyttää täyttökuviolla, esim. viivoituksella. Vain suljetun monikulmion voi täyttää (Muuta /Muuta ominaisuuksia /Kappale /Täyttökuvio)

Pisteet

Kaaren anatomia

Voidaksesi käyttää kaaria hallitulla tavalla piirtämiesi objektien osina, Sinun täytyy tietää jotain kaaren "anatomiasta". Kaaren kulmapisteen sijainti määrää kaaren muodon.

Kaksi sääntöä

Harjoitus 2:

Piirrä vapaamuotoinen kaari. Kaaren piirtämiseen käytetään monikulmiotyökalua. Valitse siis menusta (tai ikonista) käsky Piirrä/Monikulmio, H1. Anna kaaren alkupiste jostakin paikasta ruudulla, H1. Avaa monikulmiota koskeva alivalikko hiiren oikealla (H2). Valitse vaihtoehtojen luettelosta Arc(x), H1. Anna kaaren kulmapiste ruudulta, H1, ja loppupiste, H1. Avaa taas monikulmion alivalikko, H2, ja valitse vaihtoehdoista Valmis (avoin). Jotta näet kaaren pisteet, aktivoi pistenäyttö, F5.

Siirrä kaaren kulmapistettä nähdäksesi, miten sen sijainti vaikuttaa kaaren muotoon. Valittuasi käskyn Piste/Siirrä pistettä, klikkaa kaaren kulmapisteen päällä, H1, (se muuttuu punaiseksi) ja hyväksy valinta, H2. Anna siirron alkupiste lähellä valitsemaasi kaaren kulmapistettä, H1, ja siirrä hiirtä. Huomaat, että piste siirtyy hiiren liikettä vastaavasti.

Kun haluat siirron tapahtuvan, klikkaa siirron päätekohdassa H1. (Siirtämistoimintoja harjoitellaan myöhemmin systemaattisemmin.)

Lähtö- ja määränpääpisteen antaminen

Kun kappaleita tai pisteitä siirretään tai kopioidaan, ohjelma kysyy lähtö- ja määränpääpisteen. Ne voi antaa kahdella eri tavalla:

• joko ruudulla, hiiren vasemmalla näppäimellä klikkaamalla tai

• kirjoittamalla kohdepaikan X- ja Y-arvot pilkulla erotettuna. Pilkun vasemmalla puolella on X eli vaakasuora arvo (miinusmerkkisenä vasemmalle ja plusmerkkisenä oikealle) ja pilkun oikealla puolella Y eli pystysuora arvo (miinusmerkkisenä alaspäin ja plusmerkkisenä ylöspäin).

Absoluuttinen kirjoittamistapa:

• esim. koordinaatti 1,2 tarkoittaa 1 cm 0-pisteestä (piirtoalueen origosta, keskipisteestä) oikealle ja 2 cm 0-pisteestä ylöspäin
• ja koordinaatti -1 ,-2 tarkoittaa 1 cm 0-pisteestä vasemmalle ja 2 cm alaspäin

Suhteellinen eli relatiivinen kirjoitustapa

• @1,2 tarkoittaa 1 cm annetusta pisteestä oikealle ja 2 cm annetusta pisteestä ylöspäin.

Harjoitus 3

a) Piirrä vapaamuotoinen viiva. Valitse käsky Piirrä/Viiva. Osoita viivan alkupiste ruudulta, H1. Siirrä hiirtä ja osoita viivan loppupiste, H1.

b) Piirrä vaakasuora viiva. Valitse käsky Piirrä/Viiva. Osoita viivan alkupiste ruudulta, H1. Aktivoi vaakasuora tartunta Ctrl F5. Siirrä hiirtä ja osoita viivan loppupiste, H1. (Tartuntatoiminnosta tarkemmin edempänä.) Passivoi vaakasuora tartunta Ctrl F1.

c) Piirrä vaakasuora 10 cm pitkä viiva. Valitse käsky Piirrä/Viiva. Osoita viivan alkupiste ruudulta, H1. Kirjoita näppäimistöltä @10,0 ja paina <Enter>. (Viivan loppupiste on 10 cm oikealle ja 0 cm ylös/alas viivan annetusta alkupisteestä.)

tai

Anna viivan molempien päiden koordinaatit näppäimistöltä: käskyn valinnan jälkeen kirjoita näppäimistöltä 0,0 ja paina <Enter> ja kirjoita näppäimistöltä 10,0 ja paina <Enter>. (Viivan alkupiste on nyt piirtoalueen origossa (keskipisteessä), jonka koordinaatit ovat 0,0 ja sen loppupiste 10 cm origosta oikealle.

d) Piirrä edellisen viivan päästä alkava pystysuora 5 cm pitkä viiva antamalla loppupiste näppäimistöltä. Klikkaa viivan päässä (käytä hyväksi tartuntaa pisteeseen CtrlF3), H1, kirjoita näppäimistöltä @0,5 ja paina <Enter>.

Pisteitä ja kappaleita voidaan valita monella tavalla:

Valitseminen yksitellen

Klikkaa hiiren vasemmalla, kunnes kaikki on valittu; hyväksy valinta hiiren oikealla. Kappaleen saa valituksi kaikkein helpoiten klikkaamalla lähellä sen jotakin kulmaa, viivan klikkaamalla lähellä sen jompaakumpaa päätä. Pisteen saa valituksin helpoiten klikkaamalla aivan sen läheisyydessä.

Valintaikkunan avulla

Valitse yksi ja sen klikkaa jälkeen joko valintaikkunakuvaketta. Osoita valintaikkunan koko ja paikka hiiren vasemmalla: anna vastakkaisten kulmien paikka. Älä "klikkaa ja vedä", vaan klikkaa molemmissa kulmissa.

Koko ikkunan sisällön valitseminen yhdellä kertaa

Valitse yksi ja klikkaa sen jälkeen joko kuvaketta "A". Jos haluat valita melkein kaiken, valitse ensin kaikki ja klikkaa sitten hiiren vasemmalla näppäimellä yksitellen ne, joita et halua valita.

Valinnan hyväksyminen

Valittuasi kaikki pisteet tai kappaleet, hyväksy valinta hiiren oikealla (H2) tai <Esc>- näppäimellä.

Valinnan kumoaminen

Yhden pisteen tai kappaleen valinta voidaan kumota klikkaamalla sitä hiiren vasemmalla näppäimellä uudelleen.

Huomaa, että et voi riskittömästi käyttää valinnan kumoamiseen <Esc>-näppäintä, koska se on vaihtoehtoinen tapa valinnan hyväksymiseen. Jos olit tekemässä valintaa Muuta/Poista tai Piste/Poista piste -käskyä varten, <Esc>-näppäimen painaminen toteuttaa käskyn. Jos näin tapahtuu vahingossa, kumoa poistokäsky Muuta/Kumoa -käskyllä.

Muissa kuin poistokäskyissä voit käyttää <Esc>-näppäintä valinnan kumoamiseen. Paina sitä silloin kaksi kertaa (kumoat sekä valinnan että käskyn).

Segmenttien valitseminen

Segmentti on kahden pisteen välinen viiva tai kaari. Segmentit valitaan klikkamalla hiiren vasemmalla näppäimellä halutun segmentin kohdalla. Valinta onnistuu usein paremmin, jos mitään tartuntatoimintoa ei ole päällä (passivoi siis tarvittaessa tartuntatoiminto näppäinyhdistelmällä Ctrl F1).

Pikanäppäimet

Opettele myös keskeisimpien pikanäppäinten käyttö.

• F1 Pienentää näytössä olevan
• F2 Suurentaa näytössä olevan
• F3 Suurentaa hiiren osoittimen kohdalla olevan
• F4 Näyttää/piilottaa taustaruudukon (grid-pisteet)
• F5 Näyttää/piilottaa pisteet
• F6 Tartuntatoiminnon (snap) valinta
• F7 Näyttää/piilottaa sarjontanuolet (ohjelman ammattilaisversiot)
• F8 Käytetään vain digitointipöydän kanssa (ohjelman ammattilaisversiot)
• F9 Vierittää kuvan niin, että sen keskus on hiiren osoittimen kohdalla
• PageUp Pienentää näytön, sama kuin F1
• PageDown Suurentaa näytön, sama kuin F2
• Home Suurentaa hiiren osoittimen kohdalla olevan, sama kuin F3
• End Näyttää kaiken piirretyn
• Nuolinäppäimet Näytön vieritys oikealle, vasemmalle, ylös tai alas


Tartunta

Ohjelman tartuntatoiminnoista on erittäin suuri apu useita muokkauskäskyjä käytettäessä. Usein niiden käyttäminen on suorastaan välttämätöntä. Niihin kannattaa tutustua hyvin ja opetella käyttämään niitä.

Tartunta rajoittaa hiiren liikkumista ja tarttumista seuraavasti:

• Ctrl F1 Tartuntatoiminta pois
• Ctrl F2 Tartunta taustaruudukon pisteisiin
• Ctrl F3 Tartunta pisteeseen
• Ctrl F4 Tartunta lähimpään objektin kohtaan riippumatta siitä, onko siinä piste vai ei
• Ctrl F5 Vaakasuora tartunta (hiiri liikkuu vain vaaka- tai pystysuoraan)
• Ctrl F6 Tartunta viivan tai segmentin keskipisteeseen
• Ctrl F7 Tartunta viivojen tai objektien leikkauspisteeseen
• Ctrl F8 Tartunta tietylle etäisyydelle kappaleen pisteestä ja viivasta. Käytetään esim. piirrettäessä sisävaroja olemassaolevaan kappaleeseen.
• Ctrl F9 Tartunta mitatun matkan päähän pisteestä

Tallentaminen

Tee aika ajoin välitalletuksia, niin mitään korvaamatonta ei pääse tapahtumaan, vaikka sattuisit tekemään sellaisen "kardinaalimunauksen", josta et selviä käskyä peruuttamalla (Muuta /Kumoa). Mutta ainahan voi aloittaa alusta ajamalla makron uudelleen.

Tallenna tiedosto valitsemalla menusta Tiedosto /Tallenna nimellä  ja anna tiedostolle haluamasi nimi. Nimessä ei suositella käytettäväksi skandinaavisia merkkejä (å, ä, ö). Ohjelma lisää automaattisesti tiedoston tunnusosan (.pat). Sitä Sinun ei tarvitse lisätä. Tallennusruudussa voit valita myös sen hakemiston, johon haluat kaavasi tallentaa. Jatkossa - annettuasi tiedostolle nimen - voit tallentaa sen käskyllä Tiedosto /Tallenna. Tallentamiskäskyn toiminta selostetaan tarkemmin myöhemmin tässä oppaassa

Kappaleita siirretään käskyllä Muuta/Siirrä ja pisteitä käskyllä Piste/Siirrä pistettä. Valitse ensin käsky ja etene sitten alla olevan kuvan mukaan.

Harjoitus 4:

Piirrä makron avulla peruskaava ruudulle. Siirrä jotain peruskaavan kappaletta käsivaraisesti: valitse menukäsky Muuta/Siirrä. Valitse siirrettävä kappale, H1, hyväksy valinta, H2. Anna siirron alkupiste esim. siirrettävän kappaleen sisältä, H1. Liikuta hiirtä ja anna siirron loppupiste siinä kohtaa, johon haluat kappaleen siirtää, H1.

Harjoitus 5:

Kumoa edellinen siirto käskyllä Muuta/Kumoa. Siirrä nyt etukappaleen sivukappale 2 cm:n päähän keskikappaleesta oikealle: siirtokäsky on edellisen harjoituksen jälkeen voimassa, joten sitä ei tarvitse valita uudelleen. Valitse siirrettäväksi kappaleeksi etukappaleen sivukappale, H1, hyväksy valinta, H2. Anna siirron alkupisteeksi, näppäimistöltä 0,0 <Enter>, anna siirron loppupisteeksi näppäimistöltä 2,0 <Enter>.

Harjoitus 6:

Siirrä nyt takakappale helmastaan kiinni etukappaleen sivukappaleeseen: siirtokäsky on edellisen harjoituksen jälkeen voimassa, joten sitä ei tarvitse valita uudelleen. Valitse siirrettäväksi kappaleeksi takakappale (ja myös takakappaleen vyötärömuotolaskos), H1, H1, hyväksy valinta, H2. Anna siirron alkupisteeksi takakappaleen sivusauman helmapiste (käytä avuksi tartuntaa pisteeseen, Ctrl F3), H1. Anna siirron loppupisteeksi etukappaleen sivukappaleen sivusauman helmapiste, H1.

Kappaleiden ryhmittäminen

Kappaleita voidaan ryhmittää, jolloin niihin voidaan soveltaa useita käskyjä yhdellä kertaa. Tavallisin tarve ryhmittää kappaleita, on saada siirtää niitä yhtäaikaa.

Harjoitus 7

Jatka edellisen harjoituksen lopputilanteesta. Ryhmitä takakappale ja sen vyötärömuotolaskos yhdeksi ryhmäksi ja siirrä ryhmää. Valitse käsky Symboli/Ryhmitä. Valitse takakappale,H1, ja muotolaskos, H1, hyväksy valinta, H2, hyväksy ryhmittäminen avautuvasta ruudusta klikkaamalla <OK> näppäintä, H1. Tässä ruudussa voit halutessasi myös antaa ryhmälle nimen. Kokeile nyt siirtää tätä ryhmää, huomaat, että voit tehdä valinnan yhdellä hiiren klikkauksella.

Objektien kopioiminen tapahtuu käskyllä Muuta/Kopioi.

Harjoitus 8

Jatka edellisen harjoituksen lopputilanteesta. Kopioi takakappale käsivaraisesti: valitse menukäsky Muuta/Kopioi. Valitse kopioitava kappale, H1 (huomaa, että nyt takakappale ja sen vyötärömuotolaskos on ryhmitetty yhdeksi ryhmäksi ja sen voi valita yhdellä hiiren klikkauksella), hyväksy valinta, H2. Anna kopioinnin alkupiste esim. kopioitavan kappaleen sisältä, H1. Liikuta hiirtä ja anna kopioinnin loppupiste siinä kohtaa, johon haluat kappaleen kopioida, H1.

Harjoitus 9

Kopioi nyt etukappaleen keskikappale 30 cm alkuperäisen kappaleen vasemmalle puolelle: kopiointikäsky on edellisen harjoituksen jälkeen voimassa, joten sitä ei tarvitse valita uudelleen. Valitse kopioitavaksi kappaleeksi etukappaleen keskikappale, H1, hyväksy valinta, H2. anna kopioinnin alkupisteeksi näppäimistöltä 0,0 <Enter>, anna kopioinnin loppupisteeksi näppäimistöltä -30,0 <Enter>. Zoomaa piirros maksimikokoon painamalla näppäimistöltä <End>.

Objektien pyörittäminen tapahtuu käskyllä Muuta/Pyöritä ja pisteiden pyörittäminen käskyllä Piste/Pyöritä pistettä. Valittuasi käskyn, valitse pyöritettävä kappale tai kappaleet (piste tai pisteet) H1:llä ja hyväksy valinta H2:lla. Anna sitten pyörityksen keskipiste H1:llä. Pyörityksen keskipiste on se piste, jonka ympäri pyöritys tapahtuu.

Pyöritettävän matkan voit antaa kolmella eri tavalla:

• anna H1:llä kaksi pistettä ruudulta (alkupiste ja loppupiste), pyöritettävä matka on näiden pisteiden välinen matka
• anna H1:llä pyörityksen alkupiste ja kirjoita näppäimistöltä pyöritettävä matka. Jos haluat pyörityksen tapahtuvan myötäpäivään, anna matka miinusmerkkisenä lukuna ja jos haluat pyörityksen tapahtuvan vastapäivään, anna matka plusmerkkisenä lukuna
• anna näppäimistöltä pyörityskulma. Jos haluat pyörityksen tapahtuvan myötäpäivään, anna kulma miinusmerkkisenä lukuna ja jos haluat pyörityksen tapahtuvan vastapäivään, anna kulma plusmerkkisenä lukuna. Jos annat pyörityskulmaksi 180°, kappale kääntyy ylösalaisin. Jos annat kulmaksi 90°, kappale kääntyy 90° vastapäivään ja jos annat kulmaksi -90°, kappale kääntyy 90° myötäpäivään.

Harjoitus 10:

Harjoittele kappaleen pyörittämisen kolmea tapaa tekemällä tämä harjoitus.

Tyhjennä ruutu valitsemalla käsky Tiedosto/Uusi. Piirrä ruudulle viiva. Valitse viivan piirtokäsky Piirrä/Viiva. Osoita viivan päät ruudulta H1 ja H1. Valitse pyörityskäsky Muuta/Pyöritä.

a) Pyöritä viivaa antamalla pyörityksen keskipiste, alkupiste ja loppupiste. Valitse viiva, H1, ja hyväksy valinta, H2. Anna pyörityksen keskipisteeksi viivan toinen pää ja alkupisteeksi viivan toinen pää. Liikuta hiirtä ja anna pyörityksen loppupiste paikasta, johon haluat pyörityksen tapahtuvan.

b) Pyöritä viivaa antamalla pyörityksen keskipiste, alkupiste ja pyöritysmatka. Valitse viiva, H1, ja hyväksy valinta, H2. Anna pyörityksen keskipisteeksi viivan toinen pää ja alkupisteeksi viivan toinen pää ja kirjoita näppäimistöltä: 5 <Enter> (pyöritysmatka on siis 5 cm).

c) Pyöritä viivaa antamalla pyörityksen keskipiste ja pyörityskulma. Valitse viiva, H1, ja hyväksy valinta, H2. Anna pyörityksen keskipisteeksi viivan toinen pää ja kirjoita näppäimistöltä: 30 <Enter> (pyörityskulma on siis 30°).

Harjoitus 11:

Harjoittele nyt pisteiden pyörittämistä tekemällä seuraava harjoitus: Tyhjennä ruutu valitsemalla käsky Tiedosto/Uusi. Piirrä ruudulle suorakaide. Valitse käsky Piirrä/Suorakaide. Osoita suorakaiteen yksi kulma ruudulta, H1, liikuta hiirtä vinosti ja osoita suorakaiteen vastakkainen kulma, H1

Pyöritä suorakaiteen vasenta sivua 5 cm vasemmalle (= vastapäivään): Valitse käsky Piste/Pyöritä pistettä. Valitse suorakaiteen vasemman sivun yläreunan piste, H1, hyväksy valinta H2. Osoita pyörityksen keskipisteeksi suorakaiteen vasemman sivun alareunan pistettä (käytä apuna tartuntaa pisteeseen Ctrl F3), osoita pyörityksen alkupisteeksi (valittu) suorakaiteen vasemman sivun yläreunan piste, ja kirjoita näppäimistöltä 5 <Enter>.

Pyöritä oikeaa sivua 3 cm oikealle (= myötäpäivään): valitse suorakaiteen oikean sivun yläreunan piste, H1, hyväksy valinta H2. Osoita pyörityksen keskipisteeksi suorakaiteen oikean sivun alareunan pistettä (käytä apuna tartuntaa pisteeseen Ctrl F3), osoita pyörityksen alkupisteeksi (valittu) suorakaiteen oikean sivun yläreunan piste, ja kirjoita näppäimistöltä -3 <Enter>. (Huom! miinusmerkkinen matka!).

Muistisääntö pyöritystä varten:

Hiiren klikkaukset kappaleen ja pisteiden pyörityksessä ovat:

• H1, H1, H1 … (valinta), H2 (hyväksyminen), H1 (keskipiste), H1 (alkupiste), H1 (loppupiste)
• H1, H1, H1 … (valinta), H2 (hyväksyminen), H1 (keskipiste), H1 (alkupite), matka <Enter> tai
• H1, H1, H1 … (valinta), H2 (hyväksyminen), H1 (keskipiste), kulma <Enter> .

Alla olevissa harjoituksissa pyörityksen alkupistettä kutsutaan joskus myös peruspisteeksi.

Harjoitus 12

Tee nyt harjoitus, jossa sovellat kappaleen pyöritystä oikeassa kuositustilanteessa sulkemalla etukappaleen olkamuotolaskoksen ja siirtämällä se helmaan.

Tyhjennä ruutu valitsemalla käsky Tiedosto/Uusi. Suorita peruskaavamakro käskyllä Tiedosto/Makro, valitse makro niiden nimiluettelosta kaksoisklikkaamalla sen nimen päällä, hyväksy ohjelman tarjoamat testimitat klikkaamalla molemmissa mittojen syöttöruuduissa <OK>. Zoomaa piirros maksimikokoon painamalla näppäimistöltä <End>.

Poista takakappale, sen muotolaskos, hiha ja hihan keskiviiva valitsemalla käsky Muuta/Poista. Valitse sitten poistettavat kappaleet yksitellen, H1, H1, H1, H1 ja hyväksy valinta H2. Zoomaa piirros maksimikokoon painamalla näppäimistöltä <End>. Valitse käsky Muuta/Pyöritä. Jatka harjoitusta kuvan mukaan.

Harjoitus 13

Tee nyt harjoitus, jossa sovellat pisteiden pyöritystä oikeassa kuositustilanteessa tekemällä paitapuseron kaavasta A-linjaisen tunikan/jakun.

Tyhjennä ruutu valitsemalla käsky Tiedosto/Uusi. Suorita paitapuseron makro käskyllä Tiedosto/Makro, valitse makro niiden nimiluettelosta kaksoisklikkaamalla sen nimen päällä, hyväksy ohjelman tarjoamat testimitat klikkaamalla molemmissa mittojen syöttöruuduissa <OK>. Zoomaa piirros maksimikokoon painamalla näppäimistöltä <End>.

Poista hiha ja hihan keskiviiva sekä kaulus- ja mansettikappaleet valitsemalla käsky Muuta/Poista. Valitse sitten poistettavat kappaleet yksitellen, H1, H1…. ja hyväksy valinta H2. Zoomaa piirros maksimikokoon painamalla näppäimistöltä <End>. Valitse käsky Piste/Pyöritä pistettä. Jatka harjoitusta kuvan mukaan.

Kappaleiden leikkaaminen ja yhdistäminen

Harjoitus 14:

Harjoittele seuraavaksi kappaleen leikkaamista. Tyhjennä ruutu valitsemalla käsky Tiedosto/Uusi.

Piirrä suorakaide: valitse käsky Piirrä/Suorakaide, osoita ruudulta suorakaiteen vastakkaisten kulmien pisteet H1 ja H1. Piirrä suorakaidetta leikkaava viiva: valitse käsky Piirrä/Viiva, osoita ruudulta viivan molempien päiden pisteet H1 ja H1. Jatka harjoitusta kuvan mukaan: leikkaa suorakaide viivalla ja poista viiva. Siirrä sen jälkeen leikatut kappaleet erilleen.

Harjoitus 15:

Harjoittele seuraavaksi objektien yhdistämistä. Jatka edellisen harjoituksen lopputilanteesta.

Siirrä erilleen siirretyt suorakaiteen palaset jälleen yhteen: Valitse käsky Muuta/Siirrä. Valitse palasista oikeanpuoleinen, H1 ja hyväksy valinta H2. Aktivoi tartunta pisteeseen, Ctrl F3. Osoita siirron alkupisteeksi siirrettävän palasen alareunan vasenta reunapistettä, H1 ja osoita siirron loppupisteeksi toisen palasen alareunan oikeanpuoleinen piste, H1.

Valitse käsky Muuta/Yhdistä. Valitse vasemmanpuoleinen yhdistettävistä palasista, H1 ja hyväksy valinta, H2. Valitse oikeanpuoleinen yhdistettävistä palasista, H1, ja hyväksy valinta, H2; kappaleet yhdistyvät.

Katso ruudun alareunassa olevalta siniseltä komentoriviltä, että yhdistäminen todella tapahtuu. Rivillä pitää lukea seuraavat sanat: "suoritetaan laskutoimitusta ... valmis". Joskus voi käydä, ettei ohjelma pysty yhdistämään kappaleita, joiden reunat ovat päällekkäin. Poista sellaisessa tapauksessa ensin joku tai joitakin päällekkäisiä segmenttejä jommankumman tai molempien objektien reunalta (Piste/Poista segmentti). Valitse poistettava segmentti, H1 ja hyväksy, H2. Huomaa, että segmenttejä on aina päällekkäin kaksi, toisen ja toisen kappaleen segmentti.

Kappaleiden peilaaminen

Harjoitus 16:

Seuraavaksi harjoittelemme objektien peilaamista oikeassa kuosittelutilanteessa. Teemme peruskaavan etukappaleeseen sisävaran.

Tyhjennä ruutu valitsemalla käsky Tiedosto/Uusi. Suorita peruskaavamakro käskyllä Tiedosto/Makro, valitse makro niiden nimiluettelosta kaksoisklikkaamalla sen nimen päällä, hyväksy ohjelman tarjoamat testimitat klikkaamalla molemmissa mittojen syöttöruuduissa <OK>. Zoomaa piirros maksimikokoon painamalla näppäimistöltä <End>.

Poista takakappale, sen muotolaskos, hiha ja hihan keskiviiva valitsemalla käsky Muuta/Poista. Valitse sitten poistettavat kappaleet yksitellen, H1, H1, H1, H1 ja hyväksy valinta H2. Zoomaa piirros maksimikokoon painamalla näppäimistöltä <End>.

Valitse peilaus-käsky Muuta/Peilaa. Valitse peilattavaksi kappaleeksi etukappaleen keskietukappale, H1, hyväksy valinta, H2. Ohjelma pyytää Sinua osoittamaan peilausviivan, osoita se klikkaamalla kaula-aukon KE-pisteessä, H1, ja lantion KE-pisteessä, H1. Käytä tartuntaa pisteeseen Ctrl F3.

Siirrä sisävarakappale nappikaitaleen verran (2*2 cm) vasemmalla: Valitse käsky Muuta/Siirrä, valitse sisävarakappale, H1, hyväksy valinta, H2; kirjoita siirron alkupisteeksi näppäimistöltä "0,0" <Enter> ja loppupisteeksi "-4,0" <Enter>.

Siirrä KE-kappaleen KE-viivan pisteet nappikaitaleen verran (2 cm) vasemmalle: valitse pisteiden siirto-käsky Piste/Siirrä pistettä; valitse KE-kappaleen KE-viivan kaikki pisteet H1, H1, H1, H1, H1 ja hyväksy valinta, H2; kirjoita siirron alkupisteeksi näppäimistöltä "0,0" <Enter> ja loppupisteeksi "-2,0" <Enter>.

Siirrä sisävaran KE-pisteet samalle linjalle KE-kappaleen KE-pisteiden kanssa; valitse sisävarakappaleen KE-viivan kaikki pisteet H1, H1, H1, H1, H1 ja hyväksy valinta, H2; osoita siirron alkupisteeksi sisävarakappaleen KE:n helmapiste, H1, ja loppupisteeksi KE-kappaleen KE:n helmapiste, H1.

Yhdistä KE-kappale ja sisävara: valitse yhdistä-käsky Muuta/Yhdistä, valitse sisävara, H1, ja hyväksy, H2; valitse KE-kappale, H1, ja hyväksy, H2.

Pisteiden linjaaminen

Harjoitus 17:

Tee seuraava harjoitus, jossa opettelet linjaamaan pisteitä vaaka- ja pystysuoraan. Ks. alla olevaa piirrosta. Tässä harjoituksessa suoristetaan bleiserin KT-sauma ja lyhennetään bleiseri ulottumaan ylälantiolle.

Suorita bleiserimakro (Tiedosto/Makro). Poista kaikki hiha-, tasku- ja sisävarakappaleet. Valitse käsky Muuta/Poista. Valitse poistettavat kappaleet, H1, H1, H1…, hyväksy, H2. Aktivoi pistenäyttö painamalla F5.

Linjaa KT-sauman pisteet kaula-aukon KT-pisteen mukaan. Valitse käsky Piste/Align X. Valitse takakaula-aukon KT-piste, H1, hyväksy H2. Valitse KT-sauman vyötärö-, ylälantio- alalantio- ja helmapisteet, H1, H1, H1, H1, hyväksy, H2.

Linjaa sitten kaikkien objektien helmapisteet jonkun alalantiopisteen mukaan. Valitse käsky Piste/Align Y. Valitse (esim.) KT-sauman alalantiopiste, H1, hyväksy, H2. Valitse kaikkien objektien helmapisteet H1, H1, H1 …, hyväksy valinta H2.

Huom ! Järkevämpi tapa lyhentää jakku olisi poistaa kaikki lantio- ja helmapisteet. Yllä kuvattu lyhennystapa on mukana koulutuksellisista syistä. Kun lyhennys tehdään siten, kuin yllä on ohjeistettu, uuteen helmaan jää kahdet pisteet päällekkäin. Ne muodostavat ongelmia, jos kaavan ympärille on tarkoitus piirtää saumanvarat. Poista siis nuo päällekkäin olevat pisteet. (Se että jossain kohtaa on pisteitä päällekkäin, näkyy siten, että kun aktivoit pistenäytön F5, kulmassa ei näy ollenkaan pistettä). Lisää kuositteluharjoituksia

Harjoitus 18:

Seuraavaksi opettelemme yksinkertaisimman mahdollisen tavan tehdä herrainkaulusbleiseristä shaalikaulusbleiseri. Ks. piirrosta.

Suorita bleiserimakro (Tiedosto/ Makro). Poista kaikki muut kappaleet paitsi KE-kappale ja kaulus. Valitse käsky Muuta /Poista. Valitse poistettavat kappaleet, H1, H1, H1…, hyväksy, H2.

Siirrä kaulus kiinni KE-kappaleeseen: Valitse käsky Muuta /Siirrä. Valitse kaulus, H1, hyväksy, H2. Osoita siirron alkupisteeksi kuvassa nuolella osoitettu kauluksen piste, H1, ja loppupisteeksi nuolella osoitettu KE-kappaleen piste, H1. Käytä apuna tartuntaa pisteeseen (Ctrl F3).

Yhdistä kaulus ja KE-kappale: valitse käsky Muuta /Yhdistä. Valitse kaulus, H1, hyväksy H2 ja valitse KE-kappale, H1, hyväksy, H2. Jos haluat, voit poistaa shaalikauluksen käänteessä olevan kulman poistamalla siinä olevan pisteen. Valitse käsky Point/Delete vertex. Valitse poistettava piste, H1, ja hyväksy se, H2.

VINKKI : Vaikka shaalikauluksen ulkoreuna on näkyvillä ilman objektien yhdistämistäkin, kappaleen yhdistäminen on yleensä järkevää sen vuoksi, että yhdistetyn kappaleen ympärille on helpompi piirtää saumanvarat ja muutenkin käsitellä kappaletta yhtenä kokonaisuutena.

Harjoitus 19:

Seuraavaksi harjoittelemme yksinkertaisimman mahdollisen tavan tehdä normaalista bleiseristä A-linjainen bleiseri. Ks. piirrosta. Suorita bleiserimakro (Tiedosto/ Makro). Siirrä etu- ja takaobjektien osat kiinni toisiinsa (Muuta/ Siirrä). Siirron alku- ja loppupisteet on merkitty kuvaan. Pyöritä etukappaleen olkamuotolaskos kiinni (Muuta/ Pyöritä). Kuvaan on merkitty pyörityksen keski-, alku- ja loppupisteet. Takakappaleen olkamuotolaskos pyöritetään kiinni vastaavasti.

Yhdistä etu- ja takaobjektien osat, niin että saat yhden yhtenäisen etukappaleen ja yhden yhtenäisen takakappaleen. Valitse käsky Muuta /Yhdistä. Osoita ensimmäinen yhdistettävistä kappaleista, H1 ja hyväksy se, H2. Valitse sen jälkeen toinen yhdistettävistä kappaleista, H1 ja hyväksy se, H2.

Rivillä pitää lukea seuraavat sanat: "suoritetaan laskutoimitusta ... valmis". Joskus voi käydä, ettei ohjelma pysty yhdistämään kappaleita, joiden reunat ovat päällekkäin. Poista sellaisessa tapauksessa ensin joku tai joitakin päällekkäisiä segmenttejä jommankumman tai molempien kappeleiden reunalta (Piste/Poista segmentti). Valitse poistettava segmentti, H1 ja hyväksy, H2. Huomaa, että segmenttejä on aina päällekkäin kaksi, toisen ja toisen kappaleen segmentti.

Katso ruudun alareunassa olevalta siniseltä komentoriviltä, että yhdistäminen todella tapahtuu. Poista yhdistämisessä syntyneet "helmamuotolaskoksen" pisteet (Piste/Poista piste). Valitse poistettavat pisteet yksitellen, H1, H1, H1 …, hyväksy valinta, H2

Jos kappale on pisteiden poistamisen jälkeen helmasta "auki", sulje se. Valittuasi käskyn Muuta/Sulje kappale valitse suljettava kappale, H1 ja hyväksy valinta, H2. Sivusaumat voit halutessasi suoristaa poistamalla vyötäröllä olevat pisteet (Piste/Poista piste).

Harjoitus 20:

Tee sitten harjoitus, jolla opit lisäämään kaavaan väljyyttä.

HUOM ! PatternMaker -kaavat ovat valmiita ommeltaviksi. Niissä on tarpeellinen kuosittelu- ja liikkumisväljyys. Mutta jos haluat tehdä esim. hupparin paitapuseron kaavoilla taikka ulsterin bleiserin kaavoilla, silloin haluat varmaankin lisätä kaavoihin väljyyttä. Suorita peruskaava-makro (Tiedosto /Makro). Poista kaikki muut paitsi etu- ja takappale sekä takappaleen muotolaskos. Valitse käsky Muuta /Poista. Valitse poistettavat kappaleet, H1, H1, H1…, hyväksy, H2.

Siirrä etu- ja takakappaleen pisteitä valintaikkunan avulla siten, kuin piirroksessa on tehty: Valitse käsky Point/Siirrä Vertex. Kirjoita näppäimistöltä "W" tai osoita ikkuna-kuvaketta, H1. Osoita ruudulta valintaikkunan vasen yläkulma, H1, liikuta hiirtä ja osoita valintaikkunan oikea alakulma, H1. Hyväksy valintaikkuna, H2. Siirron alku- ja loppupisteet on kuvattu alla olevassa piirroksessa.

Harjoitus 21:

On hyödyllistä osata myös siirtää muotolaskos toiseen paikkaan. Tee seuraava harjoitus.

Jatka edellisen harjoituksen lopputilanteesta. Siirrä etukappaleen osat helmastaan kiinni toisiinsa. Valitse käsky Muuta/Siirrä. Valitse siirrettävä kappale, H1, hyväksy, H2. Osoita alla olevaan piirrokseen merkityt siirron alku- ja loppupisteet, H1 ja H1. Käytä apuna tartuntaa pisteeseen(Ctrl F3).

Pyöritä olkamuotolaskos kiinni (Muuta/Pyöritä). Valittuasi käskyn ja pyöritettävän kappaleen (H1, H2) osoita piirrokseen merkityt pyörityksen keski-, alku- ja loppupisteet, H1, H1, H1. Piirrä leikkausviiva rintapisteestä sivusauman ohi (Piirrä Viiva). Valittuasi käskyn osoita viivan loppupisteet, H1 ja H1. Viivan täytyy alkaa tarkalleen rintapisteestä ja sen vuoksi on tärkeätä, että tartunta pisteeseen, Ctrl F3, on päällä.

Leikkaa etusivukappale piirtämälläsi viivalla (Muuta/Leikkaa). Valittuasi käskyn valitse sivukappale, H1 ja hyväksy, H2 Valitse sitten leikkausviiva, H1, H2. Katso ruudun alareunan siniseltä komentoriviltä, että leikkaaminen todella tapahtuu. Siellä pitää lukea . Poista leikkausviiva (Muuta/Poista). Valittuasi käskyn osoita viivaa, H1 ja hyväksy valinta, H2.

Pyöritä sivukappaleen alempaa palaa niin, että muotolaskos aukeaa sivusaumaan ja helman muotolaskos menee kiinni (Muuta/Pyöritä). Valittuasi käskyn ja pyöritettävän kappaleen (H1, H2) osoita piirrokseen merkityt pyörityksen keski-, alku- ja loppupisteet, H1, H1, H1. HUOM .! Leikkaus-käskyssä (Muuta/Leikkaa), osoitetaan aina ensin leikattava kappale ja vasta sitten se, millä leikataan.

Harjoitus 22:

Harjoittele pisteiden pyörittämistä tekemällä kellohelmainen mekko.

Suorita mekkomakro (Tiedosto/Makro). Poista hihakappaleet ja sisävarat (Muuta/Poista) valitsemalla käskyn valinnan jälkeen poistettavat kappaleet yksitellen H1, H1. H1 … ja hyväksymällä valinta, H2.

Valitse käsky Piste/Pyöritä pistettä. Osoita KE-kappaleen pyöritettävät pisteet, H1, H1, H1 (ks. alla olevaa piirrosta: "nämä pisteet on kellotettu"). Osoita sitten pyörityksen keskipisteeksi ao. kappaleen vyötäröpiste, H1 (ks. piirrosta). Osoita pyörityksen alkupisteeksi pyöritettävistä pisteistä helman piste, H1. Kirjoita näppäimistöltä "2" ja paina <Enter>.

Jatka harjoitusta kuvan mukaan ja pyöritä myös muiden objektien ao. pisteet. Huomaa, että KE- ja KT-sauman pisteitä ei pyöritetä.

HUOM .! Kun pyörität kappaleen molempia sivuja, helma nousee sille tasolle, jolle helmapisteet pyörityksen jälkeen tulevat. Ennen pisteiden pyöritystä on siksi tarpeellista lisätä helmaan uusi piste pyöritettävien helmapisteiden puoliväliin. Se osoittaa kellotuksen jälkeen oikean helmapituuden. Jotta helma voidaan pyöristää oikean muotoiseksi, on syytä lisäksi lisätä uudet pisteet alkuperäisten helmapisteiden ja niiden puoliväliin lisättyjen pisteiden puoliväliin. (Ks. piirrosta yllä).

Harjoitus 23:

Tässä harjoituksessa muutetaan herrainkauluksen muotoa. Suorita bleiseri-makro (Tiedosto/Makro). Poista kaikki muut kappaleet paitsi kaulus- ja KE-kappale (Muuta/Poista). Älä poista käänteen merkkiviivaa.

Siirrä kaulus kiinni KE-kappaleeseen: (kuva 1) Valitse käsky Muuta Siirrä. Valitse kaulus, H1, hyväksy, H2. Osoita siirron alkupisteeksi kuvassa kirjaimella "a" osoitettu kauluksen piste, H1, ja loppupisteeksi kirjaimella "b" osoitettu KE-kappaleen piste, H1. Käytä apuna tartuntaa pisteeseen (Ctrl F3).

Piirrä leikkausviiva, joka alkaa KE-kappaleen ulkopuolelta (kuva 1 c) , kulkee pitkin käänteen merkkiviivaa (kuva 1 d-e) ja jatkaa sen jälkeen samansuuntaisena kauluksen yli (kuva 1 f) . Koska tässä viivassa on monta pistettä, se pitää piirtää monikulmiotyökalulla. Valitse käsky Piirrä/Monikulmio. Osoita monikulmion ensimmäinen piste KE-kappaleen ulkopuolella, H1. Osoita seuraavat pisteet käänteen merkkiviivan alapäässä, H1, ja yläpäässä, H1. Avaa monikulmiota koskeva valikko, H2 ja valitse sieltä "Tangent Viiva" (= samaan suuntaan jatkuva viiva), H1. Osoita lopuksi leikkausviivan yläpiste kauluksen ulkopuolelta (yläpuolelta), H1. Vieritä ruutua tarvittaessa nuolinäppäimellä.

Leikkaa kaulus ja KE-kappale juuri piirtämälläsi viivalla (kuva 1). Valitse käsky Muuta/Leikkaa. Valitse kaulus, H1 ja hyväksy se, H2. Valitse leikkausviiva, H1 ja hyväksy, H2. (Viivan saa valituksi helpoiten läheltä sen päätä.)

Valitse KE-kappale, H1 ja hyväksy se, H2. Valitse leikkausviiva, H1 ja hyväksy, H2. Lue ruudun alareunassa olevalta siniseltä komentoriviltä, että leikkaaminen on todella tapahtunut (Lasketaan ... valmis). Poista leikkausviiva (Muuta/Poista). Valittuasi käskyn osoita viivaa, H1 ja hyväksy valinta, H2.

Peilaa juuri leikkaamasi kauluksen ja käänteen palat miehustan päälle oikealle. Valitse käsky Muuta/Peilaa. Valitse leikattu kauluksen pala, H1 ja leikattu käänteen pala, H1. Hyväksy valinta, H2. Osoita peilausviivan alapää(kuva 2 b) ; (= käänteen alapää), H1 ja yläpää (kuva 2 a) (= piste, jossa leikkausviiva leikkasi kauluksen), H1.

Poista alkuperäiset kauluksen ja käänteen leikatut palat (Muuta/Poista) (kuva 2) .

Muotoile kaulus ja/tai käänne haluamaasi muotoon siirtämällä jotakin tai joitakin sen pisteitä (kuva 2 c ja d) . Valitse käsky Point/Siirrä vertex. Osoita siirrettävää/siirrettäviä pisteitä yksitellen tai usea kerrallaan H1, H1 …, hyväksy valinta, H2. Osoita siirron alkupiste (mielellään) läheltä siirrettäviä pisteitä. Liikuta hiirtä ja osoita siirron loppupiste haluamastasi paikasta, H1. Jos olet tyytymätön lopputulokseen, kumoa siirto valitsemalla käsky Muuta/Kumoa ja kokeile uudelleen.

Kun olet tyytyväinen kauluksen ja käänteen uuteen muotoon, peilaa ne takaisin alkuperäiseen asentoonsa käänneviivan vasemmalle puolelle (kuva 3) . Valitse taas käsky Muuta/Peilaa. Valitse kauluspala, H1 ja käänne, H1, hyväksy valinta, H2. Osoita peilausviiva, joka on sama kuin äsken (kuva 3 a-b) , H1, H1.

Poista miehustan päällä oleva kauluksen pala ja käänne (Muuta/Poista).

Halutessasi yhdistä kauluksen palat ja käänne miehustaan (Muuta/Yhdistä) ( kuva 3 ). Tämä ei ole välttämätöntä, mutta jos haluat piirtää kappaleelle saumanvarat, se on helpompaa, kun kappaleet ovat yhtenäiset.

PatternMaker -valikot

Aikaisemmin olet jo käyttänyt monia PatternMakerin käskyjä valitsemalla ne PatternMakerin piirtoikkunan valikosta. Käy nyt läpi systemaattisesti kaikki menuvalinnat kokeilemalla niitä yksitellen.

Tiedosto

Uusi Tyhjentää näytön ja aloittaa uuden tiedoston

AvaaTyhjentää näytön ja avaa tallennetun tiedoston

Tallenna Tallentaa nykyisen tiedoston entisellä nimellä

Tallenna nimellä ... Tallentaa nykyisen tiedoston uudella nimellä

Yhdistä tiedostoon Yhdistää kaksi tiedostoa yhdeksi tiedostoksi.

Tulosta valitut Valitse tulostettavat kappaleet H1, H1, H1 ... Hyväksy valinta H2.

Tulostuksen esikatseluikkuna

Kun valitset käskyn "Tulosta", avautuu tulostuksen esikatseluikkuna.

Pienet laatikot, jotka näet ikkunassa, ovat tulostukseen tarvittavan sivujen kohdistusmerkkejä. Niiden avulla näet, paljonko tulostukseen kuluu papereita. Voit vaihtaa paperin asentoa pystysuorasta vaakasuoraan pystysuoraan esiketseluikkunan käskyllä Tulosta/Tulostusasetukset.

Esikatseluikkunan valikkokäskyt ovat

Tulostimen sivujako näkyville

Voit määritellä tulostimen sivujaon näkyville piirtoalueelle. Sillä tavalla voit varmistaa, että kaavakappaleet eivät ulotu tarpeettomasti arkkien reunojen yli. Paperijako määritellään näkyville valitsemalla menusta Asetukset / Perusasetukset ja klikkaamalla rasti valinnan "Tulostimen paperijako" eteen.

Piirrä

Viiva Piirtää viivan joko käsivaraisesti tai koordinaatteina annettujen pisteiden mukaan. Anna lähtöpiste ja loppupiste, H1, H1.

Ympyrä Piirtää ympyrän joko käsivaraisesti tai koordinaatteina annettujen pisteiden mukaan. Anna keskipiste, H1, ja piste kehältä, H1. Keskipisteen antamisen jälkeen voit vaihtoehtoisesti antaa ympyrän säteen lukuna näppäimistöltä.

Piste Piirtää pisteen = monikulmio, jossa on vain 1 piste. Huom. kaikki Tulostaterit eivät tulosta pistettä siten, kuin se näkyy ruudulla. Kokeile. Pisteen kokoa voit muuttaa joko viivan leveyttä muuttamalla tai käskyllä Asetukset/Perusasetukset/Pisteen säde

Ohjelma piirtää keltaisella väritetyn kappaleen eli ei siis sisävaraa vaan sen ulkopuolelle jäävän alkuperäisen kappaleen alan. Jos haluat siirtää sisävarakappaleen pois alkuperäisen kappaleen päältä, piirrä sen pisteitä myöten kulkien ensin varsinainen sisävarakappale.

Muuta

Kumoa Kumoaa edellisen käskyn.

Siirrä Siirtää yhtä tai useampaa objektia (kappaletta). Valitse objekti /kappaleet, H1, H1 …, hyväksy valinta, H2. Anna alkupiste (Base point), H1 ja määränpää (Destination point), H1.

Kopioi Kopioi yhden tai useamman objektin. Valitse objekti /kappaleet, H1, H1 …, hyväksy valinta, H2. Anna alkupiste, H1 ja määränpää, H1

Peilaa Tekee peilikuvakopion yhdestä tai useammasta objektista. Valitse objekti /kappaleet, H1, H1 …, hyväksy valinta, H2. Osoita kaksi pistettä, jotka muodostavat peilausviivan, H1, H1

Pyöritä Pyörittää yhtä tai useampaa objektia annetun pisteen ympäri käsivaraisesti tai annetussa kulmassa. Tätä asiaa on käsitelty aikaisemmin harjoituksissa.

Skaalaa Suurentaa/pienentää yhtä tai useampaa objektia joko käsivaraisesti tai annetun suhdeluvun mukaan, X- ja Y-suhde säilyy.

• Valitse objekti/kappaleet, H1, H1 …, hyväksy valinta, H2.
• Kirjoita näppäimistöltä F (Scaling factor, skaalauskerroin) ja anna suurennus/pienennyskerroin
• tai suurenna/pienennä kappaletta/kappaleita käsivaraisesti hiirellä

Muuta kokoa Suurentaa/pienentää yhtä tai useampaa objektia joko käsivaraisesti tai annetun suhdeluvun mukaan, X- ja Y-suurennus/pienennys voidaan määritellä erikseen

valitse objekti/kappaleet, H1, H1 …, hyväksy valinta, H2.

• Kirjoita näppäimistöltä F ja anna suurennus/pienennyskerroin erikseen X ja Y -asteikkoa varten TAI
• kirjoita X, valitse vaakasuora etäisyys ja anna uusi etäisyys TAI
• kirjoita Y, valitse pystysuora etäisyys ja anna uusi etäisyys
• tai suurenna/pienennä kappaletta/kappaleita käsivaraisesti hiirellä

Poista Poistaa yhden tai useamman objektin. Valitse objekti/kappaleet, H1, H1, H1 … ja toteuta käsky, H2 tai Esc-näppäimellä

Close obj. Muuttaa avoimen monikulmion suljetuksi monikulmioksi. Valitse objekti /kappaleet, H1, H1 …, hyväksy valinta, H2 ja toteuta käsky klikkaamalla hiiren oikealla tai Esc-näppäimellä

Leikkaa leikkaa yhden objektin toisella. Valitse ensin leikattava objekti H1, H2, valitse sen jälkeen leikkaava objekti H1, H2.

Yhdistä Yhdistää kaksi erillistä objektia yhdeksi. Valitse ensimmäinen yhdistettävä objekti H1, H2, valitse toinen yhdistettävä objekti H1, H2.

Poista piste Poistaa yhden tai useamman pisteen. Valitse piste/pisteet, H1, hyväksy, H2 ja toteuta käsky, H2 tai Esc-näppäimellä

Siirrä pistettä Siirtää yhtä tai useampaa pistettä. Valitse piste/pisteet, H1, hyväksy, H2 , anna alkupiste (base point), H1 ja määränpää (Destination point), H1

Pyöritä pistettä Pyörittää yhtä tai useampaa objektia annetun pisteen ympäri käsivaraisesti tai annetussa kulmassa. Pisteiden pyöritystä on käsitelty aikaisemmissa harjoituksissa.

Poista segmentti Poistaa objektista segmentin, suljetusta monikulmiosta tulee avoin. Valitse segmentti, H1, hyväksy, H2

Kaaripiste Muuttaa kulmapisteen kaaripisteeksi. Valitse piste, H1, hyväksy, H2 .

Linjaa X Kohdistaa pisteet annetun pisteen mukaan pystyviivalle. Valitse ensin se piste, jonka suhteen haluat kohdistaa, H1, hyväksy, H2. Valitse ne pisteet, jotka haluat kohdistaa, H1, H1 ja toteuta käsky, H2 tai Esc-näppäimellä

LinjaaY Kohdistaa pisteet annetun pisteen mukaan vaakaviivalle. Valitse se piste, jonka suhteen haluat kohdistaa, H1, hyväksy, H2. Valitse ne pisteet, jotka haluat kohdistaa, H1, H1 ja toteuta käsky, H2 tai Esc-näppäimellä

KohdistusmerkkiTekee pisteeseen kohdistusmerkin, tällä saadaan tehdyksi myös napinläpimerkit. Valitse piste/pisteet, H1. H1, H1 …, hyväksy, H2 tai valintaikkunan avulla, valitse annetuista vaihtoehdoista kohdistusmerkin tyyppi. Tällä käskyllä voit myös poistaa kohdistusmerkit, kohdistusmerkin tyyppi on silloin "Ei kohdistusmerkkiä".

Näytä

Taakse Siirtää yhden tai useamman kappaleen muiden taakse (=alle), valittuasi käskyn valitse objekti, H1, H2

Pisteen tunnistus Näyttää komentorivillä valitun pisteen tietoja

Symboli

Valitse kirjasto Valitsee Symbolikirjaston.

Poista symbolit muistista Poistaa kaikki käyttämättömät Symboliimääritykset muistista.

Hajoita osiksi Purkaa monikulmion komponenteiksi eli viivoiksi ja kaariksi. Komponentit voidaan yhdistää takaisin alkuperäiseksi objektiksi käskyllä Muuta /Yhdistä

Ryhmitä Ryhmittää kappaleet. Valitse ryhmitettävät kappaleet, H1, H1 H1, hyväksy H2, anna avautuvassa ruudussa ryhmälle halutessasi nimi. Ryhmiteltyjä objekteja voidaan siirtää ja kopioida yhdessä.

Marker (Asettelusuunnitelma, vain Marker -versiossa)

Ks. erillitä ohjetta

Asetukset

Asetukset / Perusasetukset

Käytä "Asetukset / Perusasetukset" -valikkokomentoa määritelläksesi toimintojen pysyviä ominaisuuksia.

Kirjasin
Kirjasimista kaikki muut paitsi "PatternMaker" ovat ääriviivallisia. Kokeile tulostaa muutama versio, niin näet. Ääriviivalliset ovat ruudulla aika suttuisen näköisiä, mutta tulostettuna paperille, oikein hyviä.

Hiiri = näyttää hiiren koordinaatit ja käytössä olevat mittayksiköt
Kangas= kankaan menekkiruutu
Kerros = Kerroksen nimi
Kirjasin = aktiivinen kirjasin
Tartunta = käytössä oleva tartuntatila
Täyttökuvio = käytössä oleva suljettujen kappaleiden täyttökuvio
Viivan laji = käytössä oleva piirtoviivan laji
Viivan leveys = käytössä oleva piirtoviivan leveys
Väri = käytössä oleva piirtoväri

Tällä välilehdellä määrittelet lisäksi sen, mitkä seuraavista paneelit ovat näkyvillä:

Kuvakepalkki
Komentorivi
Statusrivi ja
PatternMaker -opas (PM-opas)(enemmän tästä alla)

Ohje

Anna itsellesi aikaa oppia

Mikäli et ennestään ole sinut CAD-ohjelmien kanssa, tällaisen ohjelman käyttäminen tuntuu Sinusta todennäköisesti alussa kömpelöltä. Joskus ajattelet, että "tämän voisi tehdä paljon nopeammin paperilla ja kynällä". Niin saattaa voidakin - siinä vaiheessa. Mutta harjoiteltuasi ohjelman käyttöä muutaman viikon, huomaat että se on täysin ylivoimainen kasinpiirtämistekniikkaan verrattuna.

Voit tehdä kaiken kuosittelun ruudulla ja tulostaa kaavan vasta, kun olet siihen lopullisesti tyytyväinen. Voit helposti verrata erilaisia kuositteluversioita, tulostaa niitä pienoiskaavoina ja tallentaa niitä. Peruskaavan piirtäminen ikävine laskutoimituksineen jää pois. Voit panostaa siihen, mikä todella on tärkeätä ja jättää ikävät rutiiniasiat tietokoneen tehtäväksi.

Jos haluat kuositella makroilla piirtämääsi peruskaavaa tai muita vaatteita ennen kuin olet ehtinyt opetella ohjelman muokkaustoiminnot tai jos ne vielä tuntuvat hankalilta ja Sinulla on kiire, voit alussa tehdä niin, että tulostat makrovaatteen tai peruskaavan sellaisenaan täysikokoisena ja teet siihen tarvittavat kuosittelumuutokset käsin ennen kuin leikkaat kappaleet irti paperista.

Jatkokurssi

Jatkokurssissa syvennetään ohjelman käyttämistä kuosittelutilanteissa. Harjoitukset tekemällä saat myös kaavojen kuositteluoppia.
